Máy khoan bánh xích áp suất cao
KY130/KH5
KH5

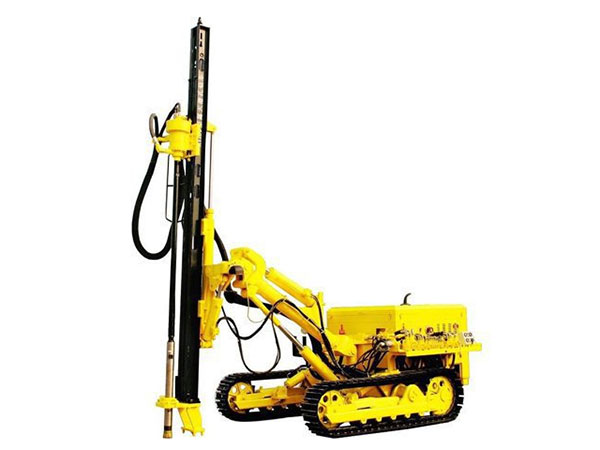

Máy khoan bánh xích áp suất cao KY130 có hệ thống dẫn động mạnh mẽ và cánh tay khoan được cải tiến. Đặc tính khoan đạt như mong đợi.
Đặc trưng
1. Cánh tay khoan kiểu mới
Thiết kế đặc biệt của cơ cấu jib lubbing và cánh tay khoan khiến cấu trúc trở nên hợp lý hơn và dễ dàng điều chỉnh. Phạm vi khoan của được mở rộng đáng kể, trong khi vị trí khoan theo chiều dọc có thể được khoan thấp xuống nữa. Một động cơ thủy lực công suất cao được sử dụng cho máy khoan bánh xích áp suất cap nhằm thu được khả năng leo dốc và lực kéo tuyệt vời.
2. Cơ cấu di chuyển ổn định và an toàn
Hệ thống phanh hãm tốt và hệ thống cao đạc đai bánh xích tự động có độ tin cậy không chỉ giúp phương tiện di chuyển ổn định mà còn giảm đáng kể lực va đập vào thiết biij. Một thiết bị cố định chuỗi độc đáo giúp tăng cường độ tin cậy di chuyển của máy khoan bánh xích áp suất cao.
3. Động cơ diesel 4 xy lanh công suất cao
Công suất động cơ tuyệt vời đem lại khả năng leo dốc tốt cho phương tiện khoan xây dựng này.
Đặc trưng
1. Thiết bị quay mạnh mẽ
Kiểu thiết bị quay mới của máy khoan bánh xích bao gồm động cơ thủy lực xycloit mô men lớn, giảm tốc kiểu hành tinh, giúp bảo lưu được nhiều mô men. Nhờ đó mà nguy cơ khóa cần khoan được giảm thiểu.
2. Tay khoan kiểu mới
Sau khi được tối ưu hóa, cơ cấu cần khoan và tay khoan tròn dễ dàng được điều chỉnh. Khoảng vận hành được mở rộng với mức độ lớn, và lỗ kiểu ngang có thể được khoan tại vị trí thấp.
3. Cơ cấu đẩy hoàn hảo
Cơ cấu đẩy của máy khoan bánh xích đi kèm xy lanh dầu thủy lực và ròng rọc di chuyển được, có thể sản sinh lực nâng 20KN. Van điều chỉnh áp suất trên van điều chỉnh đẩy có thể tạo lực đẩy cần cho các môi trường hoạt động khác nhau.
4. Cơ cấu di chuyển ổn định và an toàn
Là máy khoan mạnh mẽ, máy khoan bánh xích có tâm tỉ cự thấp và khoảng sáng gầm lớn, dễ dàng vượt qua những con đường gồ ghề. Bánh xe được dẫn động bằng động cơ đặc biệt, có khả năng leo dốc cao và tỷ lệ lỗi thấp.
5. Hệ thống phanh và chức năng điều chỉnh bánh xích tân tiến
Hệ thống phanh và chức năng điều chỉnh bánh xích tân tiến giúp quá trình di chuyển trở nên cực kỳ ổn định. Lực tác động lên đường được nâng đáng kể. Ngoài ra, máy khoan bánh xích có thể di chuyển ổn định hơn.
6. Động cơ diesel mạnh mẽ
Là nhà cung cấp giải pháp khoan chuyên nghiệp, chúng tôi chọn động cơ diesel 4 xy lanh YC4108 cho máy khoan bánh xích KH5. Động cơ có khả năng đáp ứng môi trường cao. Nó mang lại sức mạnh vượt trội cho máy khoan. Không cần thêm máy nén khí đi kèm để di chuyển tự do và thay đổi vị trí.
Thông số kỹ thuật
| Máy khoan bánh xích áp suất cao | ||
| Model | KY130 | KH5 |
| Độ cứng của đá | F=6-20 | |
| Đường kính lỗ khoan | Ф105-140mm | |
| Chiều sâu khoan kinh tế | 25m | |
| Áp suất | 0.7-1.4Mpa | 1.0-2.4Mpa |
| Lượng khí tiêu thụ | ≥15m³/phút | |
| Tốc độ quay | 0-70 vòng/phút | |
| Mô men quay | 2000N.m | |
| Lực nâng | 18000N | |
| Kiểu đẩy | Hydro-Xylanh-Xích | |
| Chiều dài đẩy | 3000mm | |
| Thông số cần khoan | Φ76×3000mm/Φ89×3000mm | |
| Độ leo dốc | 30° | |
| Khoảng sáng gầm | 320mm | |
| Tốc độ di chuyển | 2km/h | |
| Góc nâng tay khoan | Xuống 15° Lên 50° tổng 65° | |
| Góc quay tay khoan | Trái 45° Phải 45° tổng 90° | |
| Góc quay vận chuyển | Trái 50° Phải 50° tổng 100° | |
| Góc chao dọc vận chuyển | 180° | |
| Bù vận chuyển | 1200mm | |
| Động cơ diesel | QC 498 (39KW 2400 vòng/phút) | YC4D80 (58KW 2400 vòng/phút) |
| Kích thước tổng (L*W*H) | 5600×2340×2550 (mm) | 5400×2330×2020 (mm) |
| Tổng trọng lượng | 5500kg | 6500kg |
| Chú ý | Cơ cấu dẫn động khí nén-thủy lực | |
Phụ tùng thay thế khuyên dùng cho KY130
| Đường kính mũi khoan | 115mm |
| Cần khoan (Đường kính × L) | Φ76×3000mm |
| Búa khoan | HD45A |
Phụ tùng khuyên dùng cho máy khoan bánh xích thân thiện môi trường áp suất cao KH5
Mũi khoan: Φ115
Búa khoan: HD45A
Cần khoan: Φ76×3000mm
